Configurer un réseau virtuel privé (VLAN). Intégrer Vyatta dans une mise en réseau ESXi. Pré-requis : Maîtriser la mise en réseau ESXi et Vyatta.
Cas d'usage concret
Vous devez isoler des flux sur un même commutateur : voici comment configurer un VLAN avec Vyatta.
Vyatta : Virtual Local Area Network (VLAN)
Un réseau local virtuel (VLAN) est un réseau informatique « logique » indépendant.
Les VLAN sont indispensables car ils permettent :
- une meilleure gestion réseau.
- optimiser la bande passante.
- réduire les domaines de collisions.
- renforcer la sécurité.
L’exemple suivant reprend la mise en réseau avec des VLAN-ID de VMware ESXi 5.
J’ai supprimé les adresses IP car elles correspondaient à un petit serveur de production*.*

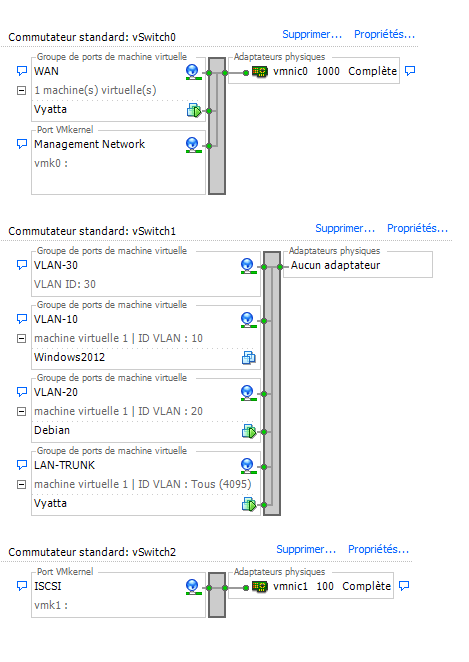

Schéma de mise en réseau ESXi avec Vyatta (vlan) :
Vyatta utilise deux adaptateurs réseau: WAN et LAN-TRUNK.
LAN-TRUNK utilise un VLAN-ID 4095 pour contacter les autres VLAN-ID.
Windows serveur 2012 utilise un VLAN-ID 10 (serveur RDP).
Debian utilise un VLAN-ID 20 (serveur Rsyslog).
Le VLAN-ID 30 quant à lui est vide.
Configurer les interfaces WAN et LAN-TRUNK :
set interfaces ethernet eth0 address X.X.X.X/X
set interfaces ethernet eth0 description WAN
set interfaces ethernet eth1 address 192.168.0.1/24
set interfaces ethernet eth1 description LAN-TRUNK
Configurer les VLAN sur l’interface LAN-TRUNK :
set interfaces ethernet eth1 vif 10 address 192.168.10.1/24
set interfaces ethernet eth1 vif 10 description VLAN-10
set interfaces ethernet eth1 vif 20 address 192.168.20.1/24
set interfaces ethernet eth1 vif 20 description VLAN-20
set interfaces ethernet eth1 vif 30 address 192.168.30.1/24
set interfaces ethernet eth1 vif 30 description VLAN-30
Dans les 3 VLAN ci-dessus vous pouvez activer vos serveurs DHCP, règles NAT etc…
Pour ceux et celles qui aurait oublié la marche suivre : précédent article.
Conclusion
Cette configuration met en place des VLAN taggués sous Vyatta dans un environnement virtualisé VMware ESXi, avec une interface LAN-TRUNK dédiée au transport des différents VLAN-ID. Chaque VLAN peut ensuite recevoir sa propre configuration DHCP ou ses propres règles NAT, comme détaillé dans l'article précédent sur la configuration de base. C'est une méthode simple pour segmenter logiquement un réseau virtualisé sans multiplier les interfaces physiques.
